Kis fém szubsztrát

Alapszerkezet és gyártási folyamat
1. Alapanyag
Alapanyag: Jellemzően Fe-Cr-Al (vas-króm-alumínium) ötvözet fóliából, egy speciális, magas hőmérsékletnek ellenálló ötvözetből.
Főbb tulajdonságok:
Magas hőmérsékletű oxidációval szembeni ellenállás: Magas hőmérsékleten az ötvözet felülete sűrű α-alumínium-oxid (α-Al2O3) védőfilmet képez, amely megakadályozza az alapfelület további oxidációját és korrózióját.
Kiváló hőállóság: Az anyag ellenáll a hosszan tartó 1000°C feletti hőmérsékletnek.
Szabályozott hőtágulási együttható: Nyomnyi ötvözőelemek hozzáadásával a hőtágulási együttható finomhangolható a szerkezeti stabilitás javítása érdekében.
2. Gyártási folyamat
Fóliafeldolgozás: A Fe-Cr-Al ötvözet fóliát a kívánt vastagságra hengereljük, jellemzően 0,03 mm és 0,08 mm között.

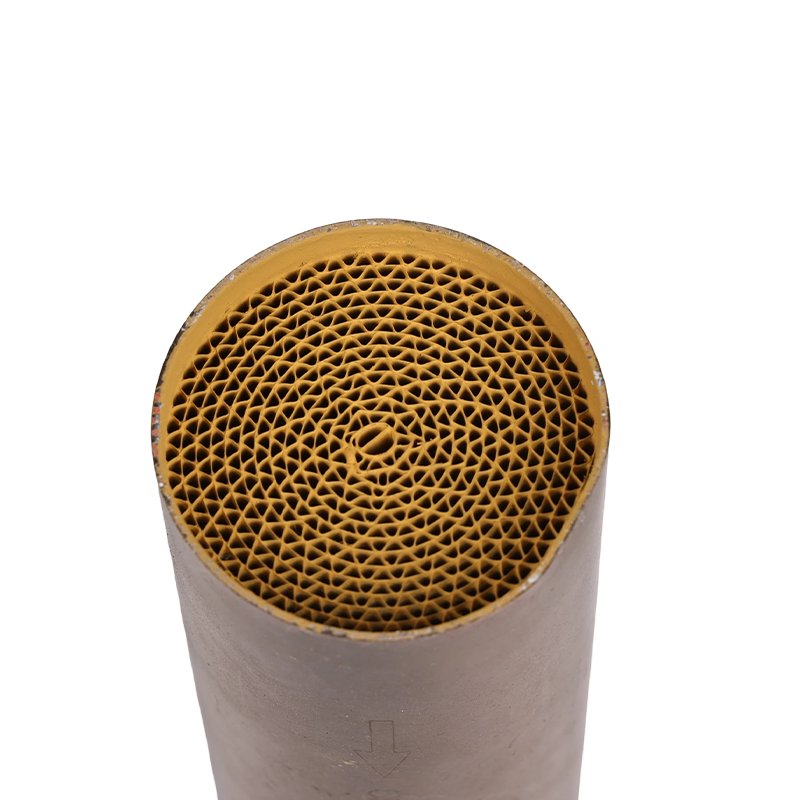

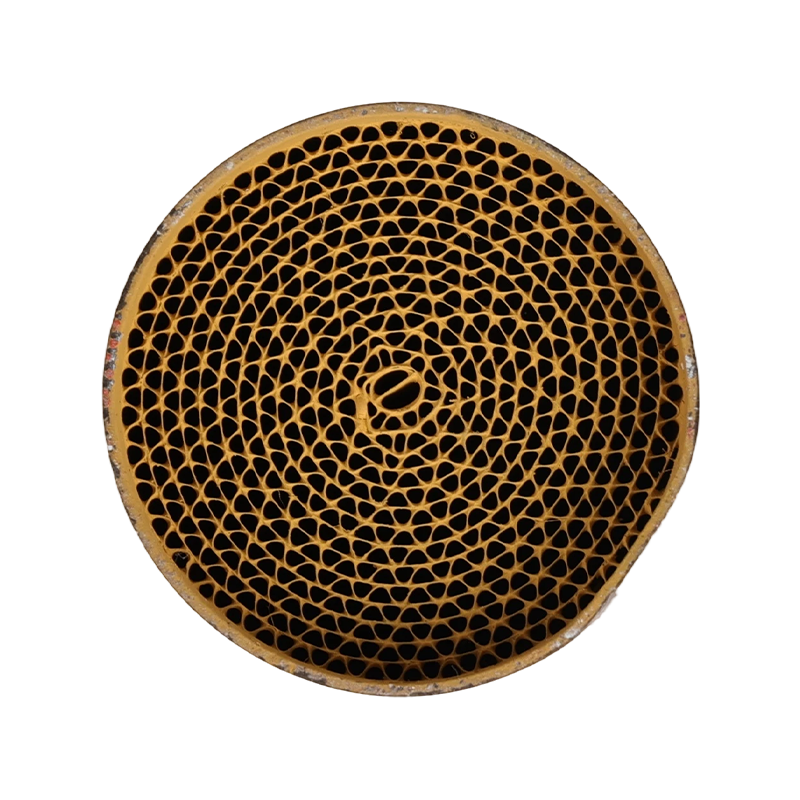

Formázás és hegesztés: A fóliát felváltva hullámos és lapos rétegekre formázzák, majd hengeres vagy ovális szerkezetekké tekerik fel. Az érintkezési pontokat magas hőmérsékletű keményforrasztás köti össze, ami egy robusztus méhsejt-monolitot képez, számos párhuzamos csatornával.
Bevonat alkalmazása: Mivel a fémfelület sima és kémiailag inert, a bevonat közvetlen tapadása nehézkes. Ezért a fólia felületét előkezelésnek vetik alá – általában magas hőmérsékletű oxidációt vagy homokfúvást –, hogy mikroszkopikusan érdesített felületet hozzanak létre. Alternatív megoldásként alumíniumozott réteget is kialakíthatunk a mosóbevonat réteg tapadásának fokozására.

A fém szubsztrátumok kiemelkedő előnyei
A hagyományos kordierit kerámia hordozókhoz képest a fém hordozók a következő figyelemre méltó előnyöket kínálják:
1. Kivételes mechanikai szilárdság és ütésállóság
Előny: A kerámiától eltérően a fémfelületek nem repednek meg vibráció, termikus igénybevétel vagy fizikai hatás hatására, ami magas szintű megbízhatóságot biztosít.
Alkalmazás: Ideális zord működési környezetekhez, például motorkerékpárokhoz, terepjárókhoz és építőipari gépekhez.
2. Rendkívül vékony falvastagság és alacsony hőtömeg
Falvastagság: A fémfóliák vastagsága akár 0,03 mm is lehet, míg a kerámia aljzatok falvastagsága általában 0,1–0,15 mm.
Előnyök:
Alacsony visszanyomás: A vékonyabb falak egyenletesebb kipufogógáz-áramlást és alacsonyabb ellenállást biztosítanak, ami javítja a motor teljesítményét.
Gyors kikapcsolás: Az alacsony termikus tömegnek és a vékony fémfalak gyors felmelegedésének köszönhetően a katalizátor hidegindítás után másodperceken belül elérheti a kigyulladási hőmérsékletet. Ez a funkció kulcsfontosságú a károsanyag-kibocsátás csökkentésében a hidegindítási szakaszban – ez a legkritikusabb időszak a károsanyag-kibocsátás szabályozása szempontjából.
3. Kiváló hővezető képesség
Előny: A hő gyorsan átterjedhet az aljzaton keresztül, egyenletes hőmérséklet-eloszlást biztosítva, és megakadályozza a helyi túlmelegedést, amely a katalizátor szinterezéséhez és deaktiválásához vezethet. A megnövelt hőátadás az aljzaton keresztül elősegíti a regenerációt és felgyorsítja a katalitikus reakciókat.
4. Kiváló hőütésállóság
Előny: A fémfelületek szerkezeti károsodás nélkül ellenállnak a kipufogórendszer hirtelen hőmérséklet-ingadozásainak – például a nagy sebességű vezetésről az alapjáratra történő gyors átmenetnek vagy a DPF aktív regenerációjának.
5. Nagy tervezési rugalmasság
Előny: A fémfóliák különféle formákba tekerhetők (például kúpos vagy nem kör keresztmetszetűek), ami lehetővé teszi a szabálytalan kipufogótér jobb kihasználását és kompaktabb rendszerkialakítást.

A fémfelületek hátrányai és kihívásai
1. Magas költség: A speciális ötvözött anyagok használata és a bonyolult gyártási eljárások – különösen a keményforrasztás – jelentősen drágábbá teszik a fémfelületeket, mint a kerámia hordozók.
2. A bevonat tapadásával kapcsolatos kihívások: A gyártás során komoly technikai kihívást jelent annak biztosítása, hogy a mosóbevonat szilárdan tapadjon a fémfelülethez, miközben megőrzi a tartósságát az intenzív hőciklus és vibráció mellett.
3. Magas hőmérsékletű oxidációs határok: Bár a fémfelületek kiváló hőállóságot mutatnak, a rendkívül magas hőmérsékletnek való hosszan tartó expozíció a védő oxidréteg lebomlását okozhatja, ami az aljzat oxidációjához vagy porosodásához vezethet. Ennek eredményeként a maximális folyamatos üzemi hőmérsékletük általában alacsonyabb marad, mint a csúcsminőségű kerámia anyagoké.

Alapvető alkalmazási forgatókönyvek
A fent említett előnyök és korlátok miatt a fémhordozók nem univerzálisan alkalmazhatók, de kivételesen jól teljesítenek bizonyos területeken, ahol erősségeik teljes mértékben kiaknázhatók:
1. Motorkerékpár-katalizátorok
Követelmény: A motorkerékpár-motorok intenzív vibrációt keltenek, korlátozott beépítési helyük van, és nagyon érzékenyek a súlyra és a kipufogógáz-ellennyomásra.
Illesztés: A fémfelületek nagy szilárdsága, könnyű súlya, rezgésállósága és rugalmas kialakítása ideálissá teszi ezeket a feltételeket.
2. Közeli csatolású katalizátorok
Követelmény: Az optimális hidegindítási emissziós teljesítmény elérése érdekében a katalizátort a lehető legközelebb kell beszerelni a motor kipufogócsonkjához. Ezt a területet rendkívül magas hőmérsékletek és súlyos hősokkok érik.
Illesztés: A fémhordozók gyors kivilágítási képessége és kiváló hősokkállósága ideálissá teszi őket szorosan összekapcsolt alkalmazásokhoz, gyakran egy későbbi fő kerámia katalizátorral kombinálva.
3. Nagy teljesítményű és sportautók
Követelmény: Ezek a járművek nagy teljesítményt igényelnek (alacsony ellennyomást igényelnek) és gyors gázreakciót igényelnek.
Egyezés: A fémfelületek alacsony ellennyomási jellemzői segítenek maximalizálni a motor teljesítményét és reakcióképességét.
4. Dízel oxidációs katalizátorok (DOC)
Követelmény: A dízelmotorok kipufogógáz-hőmérséklete viszonylag alacsony hidegindításkor; a DOC-nak gyorsan ki kell világítania, hogy HC-t és CO-t alakítson át, miközben NO₂-t termel, hogy támogassa az alsó részecskeszűrő passzív regenerációját.
Match: A fém DOC-k gyorsabban érik el működési hőmérsékletüket, növelve a kibocsátáscsökkentő rendszer általános hatékonyságát.
5. Változó geometriájú és integrált hangtompítókatalizátorok
Követelmény: Szerkezeti rugalmasságukat kihasználva a fém hordozók integrálhatnak katalitikus és hangtompító funkciókat, vagy úgy alakíthatók ki, hogy optimalizálják a kipufogógáz-áramlást.
