Háromutas katalizátor (TWC) hegesztett darab

A Three-Way Catalyst (TWC) hegesztett szerelvény az autóipari kipufogórendszerek egyik alapvető eleme, és gyártási folyamata és minősége közvetlenül befolyásolja a jármű károsanyag-kibocsátási teljesítményét, biztonságát és élettartamát.

1. Mi az a TWC hegesztett szerelvény?
A TWC hegesztett szerelvény nem egyetlen alkatrész, hanem egy integrált modul, amely több fémrészből áll, amelyeket hegesztési folyamatok során kapcsolnak össze. Alapvető célja, hogy stabil és hatékony ház- és beépítési környezetet biztosítson a nemesfém katalizátorok (platina, palládium, ródium) számára.
Egy tipikus TWC hegesztett szerelvény általában a következő elemekből áll:
(1) Katalizátorhéj: Jellemzően kétrétegű szerkezet, amelyben a belső réteg tartja a katalizátor szubsztrátját, míg a külső réteg hővédőként funkcionál, szigetelést és védelmet biztosítva.

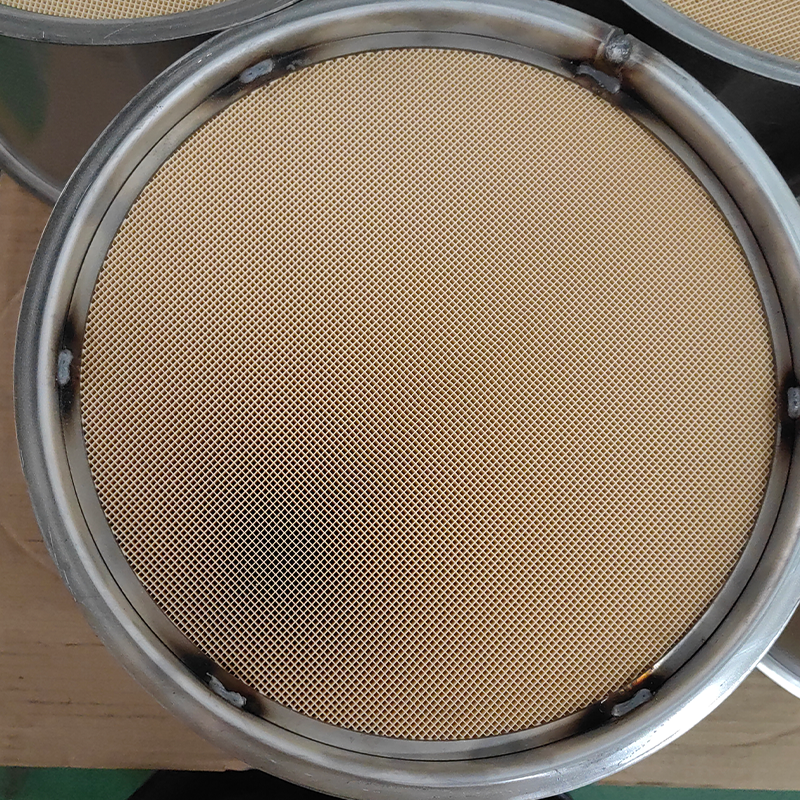

(2) Katalizátor szubsztrát: Általában méhsejt alakú kerámia vagy fém hordozó, katalitikus anyaggal bevonva.
(3) Szőnyeg: Az aljzat és a héj közé elhelyezett duzzadó szőnyeg, amely rögzítést, csillapítást és tömítést biztosít, megakadályozva az alapfelület károsodását és a kipufogógáz szivárgását.
(4) Bemeneti/kimeneti csövek: Csövek, amelyek a motor kipufogócsonkját a kipufogódobhoz kötik.
(5)Oxigén-érzékelő kiemelkedések: A felfelé és lefelé irányuló oxigénérzékelők felszereléséhez használt alapok.
(6) Akasztók/konzolok: A katalizátor teljes szerelvényének a jármű alvázához való rögzítésére szolgáló alkatrészek.
Ezeket az alkatrészeket egymáshoz hegesztve egy teljes TWC hegesztett szerelvényt alkotnak.

2. Fő hegesztési eljárások
A TWC-szerelvényekben használt speciális anyagok (többnyire rozsdamentes acélok) és szigorú követelményeik miatt az általánosan használt hegesztési eljárások a következők:
(1) Árnyékolt gázhegesztés
MIG/MAG hegesztés: A legszélesebb körben használt hegesztési módszer nagy hatékonysággal és erős alkalmazkodóképességgel. Az impulzusos MIG-et gyakran alkalmazzák tisztább, csekély fröccsenő varratok készítéséhez. Alkalmas héj hosszanti varratokhoz, kerületi varratokhoz és konzolos hegesztéshez.
AWI hegesztés: Kiváló hegesztési minőséget és jó megjelenést biztosít, de kevésbé hatékony. Általában vékony lemezes tompakötésekhez és oxigénérzékelő-kiemelkedésekhez használják, ahol magasak a tömítési és megjelenési követelmények.
(2) Lézeres hegesztés
Előnyök: Alacsony hőbevitel, minimális deformáció, gyors hegesztési sebesség, nagy mélység-szélesség arány és magas automatizálási képesség.
Alkalmazás: Egyre gyakrabban használják a TWC héj hosszanti varrat-hegesztésénél, a hagyományos MIG eljárások alternatívájaként a magasabb termelékenység és hegesztési minőség elérése érdekében.
(3) Plazmahegesztés
A lézeres hegesztéshez hasonlóan nagy energiasűrűségű hegesztési módszer, és bizonyos alkalmazásokban alternatív megoldásként használható.
(4) Ellenállási ponthegesztés
Főleg nem tömített tartozékokhoz, például konzolokhoz és akasztókhoz használják.

3. Műszaki kihívások és alapvető követelmények
(1) Légtömörség: A legalapvetőbb és legkritikusabb követelmény. Bármilyen kis szivárgás a következőket okozhatja:
Többletkibocsátás: Kezeletlen kipufogógázok, amelyek közvetlenül a légkörbe távoznak.
Helytelen oxigénérzékelő jelek: Befolyásolja a levegő-üzemanyag arány szabályozását, ami növeli az üzemanyag-fogyasztást és csökkenti a motor teljesítményét.
Zaj: észrevehető „sziszegő” szivárgási hangot produkál.
(2) A termikus deformáció szabályozása: A hegesztési hő a vékony falú héjak deformálódását okozhatja. A túlzott deformáció befolyásolhatja a beépítés illeszkedését, vagy egyenetlen szőnyegnyomáshoz vezethet, ami károsíthatja a kerámia aljzatot. A torzítás szabályozásához megfelelő szerelvényekre, hegesztési sorrendre és folyamatparaméterekre van szükség.
(3) Hegesztés magas hőmérsékleti ellenállás és korrózióállóság:
A TWC üzemi hőmérséklete elérheti az 1000°C-ot is, ami megköveteli, hogy a hegesztési varratok ellenálljanak a hosszú távú termikus kifáradásnak és oxidációnak.
A kipufogógázok korrozív elemeket, például ként és klórt tartalmaznak, ezért a hegesztési varratoknak meg kell felelniük az alapfém korrózióállóságának.
(4) Az aljzat hősokkjának elkerülése:
A kerámia felületek nagyon érzékenyek a hirtelen hőmérséklet-változásokra. A hegesztés közbeni túlzott vagy koncentrált hőbevitel mikrorepedéseket vagy törést okozhat. A hőbevitel és a hűtési sebesség szigorú szabályozása szükséges.
(5) Anyagkompatibilitás:
A TWC alkatrészek általában speciális rozsdamentes acélt használnak (például 409L, 439, 441). A töltőanyagoknak meg kell felelniük az alapfém tulajdonságainak, hogy biztosítsák a varrat mechanikai szilárdságát és korrózióállóságát.

4. Minőségellenőrzés és vizsgálat
A TWC hegesztett szerelvények megbízhatóságának biztosítása érdekében a gyártás során szigorú ellenőrzéseket végeznek:
(1) Soron belüli szemrevételezés: Az automata kamerarendszerek ellenőrzik a hegesztési varrat megjelenését alámetszés, fröcskölés, homorúság és egyéb hibák szempontjából.
(2) Légtömörségi vizsgálat:
Hélium tömegspektrometria: Nagy pontosságú szivárgásérzékelést biztosít, és általában laboratóriumi vizsgálatokhoz vagy mintavételhez használják.
Nyomáscsökkentő módszer: Gyakrabban használják gyártósorokon az összeállítás nyomás alá helyezésével és a nyomásváltozások figyelésével a szivárgás meghatározására.
(3) Méretellenőrzés: mérőműszerekkel vagy CMM-ekkel kell elvégezni annak biztosítására, hogy a legfontosabb beépítési méretek megfeleljenek a tervezési előírásoknak.
(4) Roncsolásmentes vizsgálat:
Röntgenvizsgálat: A belső hegesztési hibák, például porozitás, salakzáródás vagy hiányos behatolás kimutatására szolgál.
(5) Romboló vizsgálat:
Metallográfiai elemzés: Vágás és hegesztési varrat mikroszerkezetének vizsgálata a varrat minőségének felmérésére.
Mechanikai vizsgálat: A hegesztési szilárdság, szívósság és a kapcsolódó mechanikai tulajdonságok értékelése.

5. Fejlesztési trendek
(1) Automatizálás és intelligencia: A hegesztőrobotok és automatizált vonalak széles körű használata javítja a hatékonyságot és a konzisztenciát. A gépi látás és az érzékelők integrálása valós idejű felügyeletet és adaptív hegesztésvezérlést tesz lehetővé.
(2) Könnyű és kompakt kialakítás: Vékonyabb, nagy teljesítményű rozsdamentes acélok és optimalizált szerkezeti kialakítások a súly csökkentése és a helytakarékosság érdekében.
(3) Új hegesztési technológiák: A lézeres hegesztés és a lézer-ív hibrid hegesztés növekvő alkalmazása a nagyobb hatékonyság és minőség érdekében.
(4) Moduláris felépítés: TWC integrálása GPF-ekkel, hangtompítókkal és egyéb alkatrészekkel egyetlen hegesztett egységbe, összetettebb kipufogógáz-utókezelő modulokat képezve.
