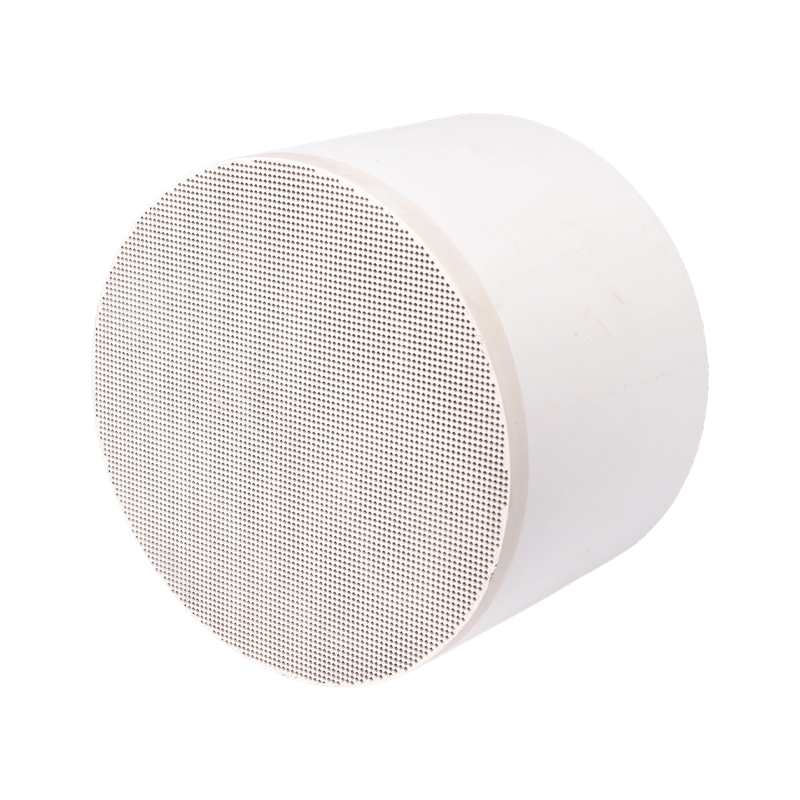

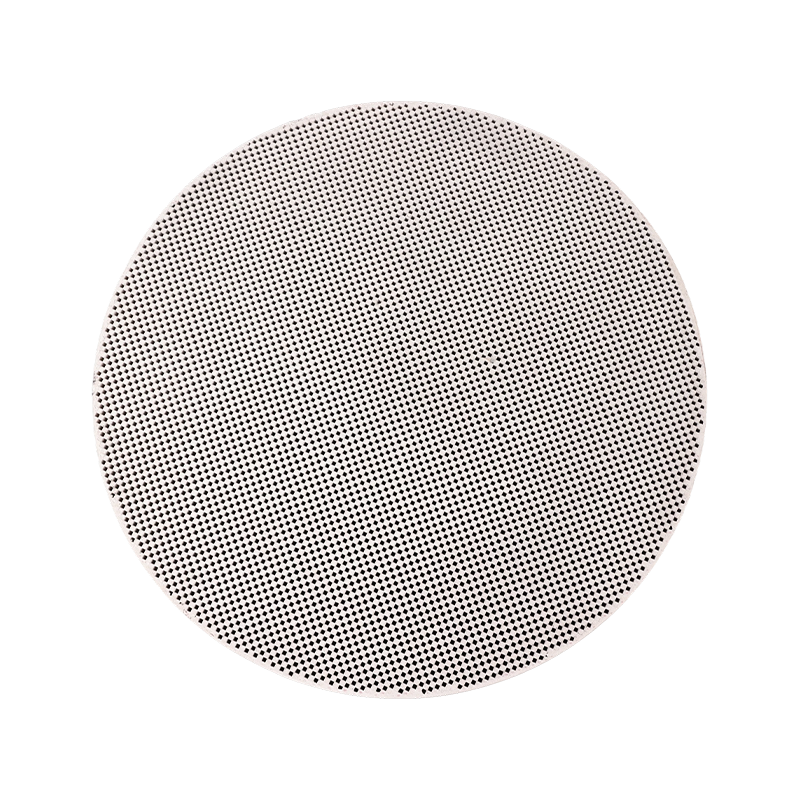

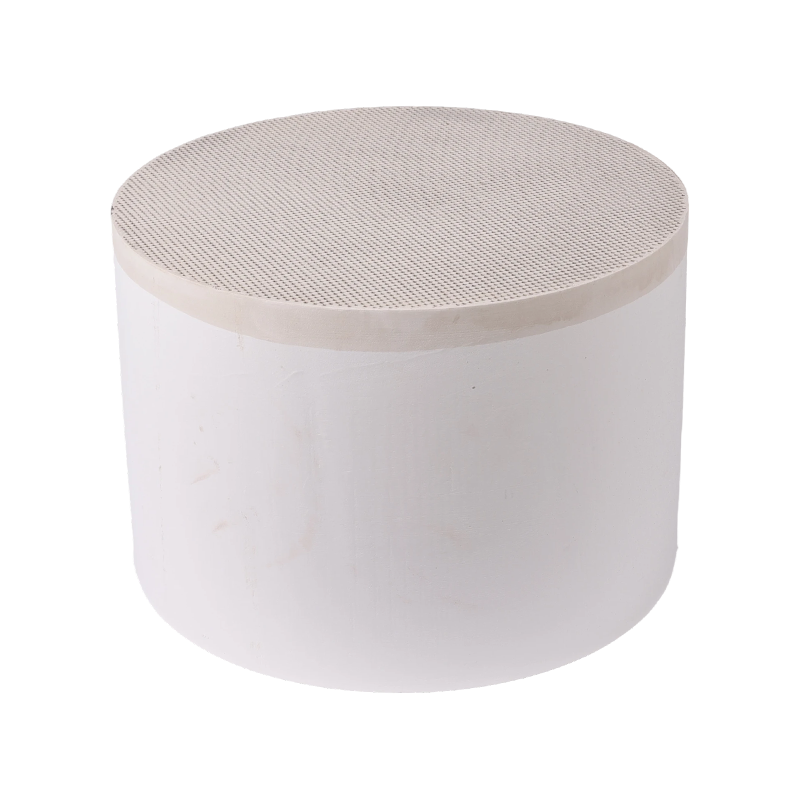

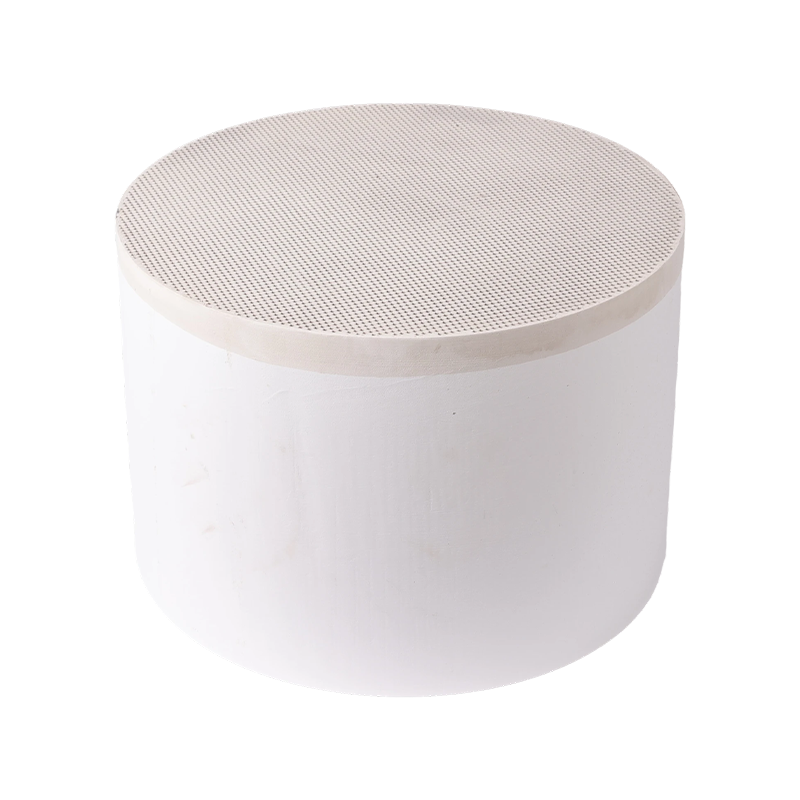

Méhsejt szubsztrát DPF katalizátor

DPF működési elv: Szűrés és regenerálás
A részecskeszűrő megértéséhez meg kell érteni annak két alapvető folyamatát:
1. Szűrési folyamat
A DPF szubsztrát jellemzően egy méhsejt szerkezet, amely szilícium-karbid vagy kordierit porózus falaiból készül, és a bemeneti és kimeneti végein váltakozó csatornák blokkolva vannak.
A kipufogógáz kénytelen áthaladni a porózus falakon a csatornák között.
A részecskék a falakon ragadnak, mert mérete nagyobb, mint a fal pórusainak átmérője.
Ez az eljárás rendkívül hatékony, a koromszűrés hatékonysága meghaladja a 95%-ot.
2. Regenerációs folyamat
Ez a DPF technológia lényege. Ha a kormot csak összegyűjtik, de nem távolítják el, a részecskék folyamatosan felhalmozódnak, ami a kipufogógáz-ellennyomás meredek emelkedését okozza, ami végül a motor meghibásodásához vezet. Ezért az összegyűjtött részecskéket rendszeresen el kell égetni, ezt a folyamatot regenerálásnak nevezik.
Alapvető kihívás: A tiszta korom gyulladási hőmérséklete nagyon magas (körülbelül 550–600 °C), míg a normál dízel kipufogógáz-hőmérséklet, különösen városi vezetés közben, csak 150–300 °C között mozog, és természetesen nem tudja leégetni a kormot.
A katalizátor szerepe: A DPF katalizátor elsődleges célja, hogy kémiai reakciók révén jelentősen csökkentse a korom oxidációs hőmérsékletét, lehetővé téve, hogy a motor működése során a normál kipufogógáz-hőmérséklet-tartományon belül leégjen.

DPF katalizátorok típusai és összetétele
A DPF-katalizátorok nem önálló egységek, hanem bevonat formájában a részecskeszűrő szubsztrátummal vannak integrálva. Három fő megvalósítási mód létezik:
1. Katalizátor bevonatú DPF
Ez a legelterjedtebb típus, ahol a katalizátor bevonatot közvetlenül a DPF hordozó porózus falaira hordják fel.
Aljzat: porózus szilícium-karbid vagy kordierit DPF.
Bevonat: A DOC-hoz hasonlóan nagy felületű γ-alumínium-oxidot használnak alapbevonatként.
Aktív komponensek:
Nemesfémek, mint például a platina és a palládium: ezek a korai és sok jelenlegi rendszerben a főbb választások voltak.
Hatásmechanizmus:
NO oxidációja NO2-vá: A katalizátor a kipufogógázban lévő NO-t NO2-vé oxidálja. Az NO₂ egy erős oxidálószer, amely viszonylag alacsony hőmérsékleten (~250-300°C) reagál a kormmal: C 2NO₂ → CO₂ 2NO. Ez a reakció kulcsfontosságú a passzív regeneráció eléréséhez.
Közvetlen oxidáció: Magasabb hőmérsékleten a katalizátor elősegíti az oxigén és a korom közötti közvetlen reakciót is.
2. Üzemanyag-adalék típusú katalizátor
Ennél a módszernél a katalizátort nem vonják be a DPF-re, hanem közvetlenül az üzemanyaghoz adják fémalapú adalék formájában.
Adalékanyag: Jellemzően cérium vagy vas szerves fémvegyületei.
Alapelv: Égés után az adalékból származó fémrészecskék a kipufogógázzal együtt bejutnak a DPF-be, és egyenletesen beágyazódnak az összegyűjtött koromrétegbe. A regeneráció során ezek a fémrészecskék katalizátorként működnek, jelentősen csökkentve a koromoxidációs hőmérsékletet (~450°C-ig).
Előnyök: A katalizátor egyenletesen keveredik a kormmal, biztosítva a megfelelő érintkezést és a magas regenerációs hatékonyságot.
Hátrányok: További adalék tároló- és befecskendező rendszereket igényel, növeli a költségeket, és fém-oxid hamu maradványok halmozódnak fel a DPF-ben, ami időszakos tisztítást tesz szükségessé.
3. Katalitikus DPF
Ez egy könnyen összetéveszthető, de fontos fogalom. Arra vonatkozik, hogy a DOC és a DPF funkcióit egyetlen komponensbe integrálják, azaz nagy dózisú oxidációs katalizátort (például platina vagy palládium) alkalmaznak a részecskeszűrő bemeneténél.
Funkció: DOC-ként képes oxidálni a CO-t és a HC-t, és NO₂-t termel a passzív regenerációhoz, miközben megköti a részecskéket, például egy részecskeszűrő.
Alkalmazás: Gyakran használják kompakt utókezelő rendszerekben, ahol korlátozott a hely.

DPF regenerációs stratégiák
A DPF katalizátor jelenléte a következő regenerációs stratégiákat teszi lehetővé:
1. Passzív regeneráció
Folyamat: A jármű normál működése során, amikor a kipufogógáz hőmérséklete elér egy bizonyos szintet (például autópályán való utazás során), a DPF katalizátor folyamatosan NO₂-t termel, amely folyamatosan oxidálja a felgyülemlett kormot.
Jellemzők: Ez a folyamat a vezető számára észrevehetetlen, és a legkívánatosabb regenerációs módszer. Mindazonáltal elegendő kipufogógáz-hőmérsékletre és a felfelé irányuló DOC-val való koordinációra van szükség ahhoz, hogy NO2-t szállítson.
2. Aktív regeneráció
Folyamat: Amikor a jármű fedélzeti számítógépe a nyomáskülönbség-érzékelőn keresztül érzékeli, hogy a részecskeszűrő kellően eltömődött, és a passzív regeneráció nem lehetséges, a rendszer aktívan beavatkozik.
Beavatkozási módszerek: Az üzemanyag-befecskendezés késleltetésével vagy az utóbefecskendezés végrehajtásával az el nem égett üzemanyag a DOC-ba kerül, oxidáción megy keresztül, és 600 °C feletti magas hőmérsékletű kipufogógázt termel, amelyet aztán a DPF-be irányítanak, lehetővé téve a korom oxigénnel történő gyors oxidációját magas hőmérsékleten.
A katalizátor szerepe: Ebben az üzemmódban a korom katalizátor nélkül is elégethető magas hőmérsékleten. A katalizátor jelenléte azonban csökkenti a szükséges regenerálási hőmérsékletet, lerövidíti a regenerálási időt és csökkenti az üzemanyag-fogyasztást.
3. Szolgáltatás-regenerálás
Folyamat: Ha a járművet következetesen rövid távon vagy alacsony fordulatszámon üzemeltetik, megakadályozva az aktív regeneráció befejezését, a szervizszemélyzetnek speciális berendezést kell használnia a kényszer regeneráció végrehajtásához.

Főbb kihívások és megfontolások
1. Hamu felhalmozódása: A motorolajból származó adalékok (például kalcium, cink, foszfor, kén stb.) égéskor nem éghető hamut termelnek. A hamu tartósan eltömíti a DPF csatornáit, ami az ellennyomás fokozatos növekedését okozza. Ez a DPF élettartamának végső korlátozó tényezője, és rendszeres szétszerelést, tisztítást vagy cserét igényel (általában több százezer kilométer után).
2. Katalizátormérgezés: Az olyan anyagok, mint a kén és a foszfor megmérgezhetik a részecskeszűrő katalizátorbevonatát, csökkentve annak katalitikus aktivitását.
3. Hőkezelés: A hőmérséklet szabályozása az aktív regeneráció során kritikus. A túlzott hőmérséklet a DPF hordozó megolvadását vagy megrepedését okozhatja a termikus igénybevétel miatt.
4. Üzemanyag minőség: A magas kéntartalmú üzemanyag súlyosan ronthatja a katalizátor teljesítményét, és megnövekedett szulfáthamu-termelést eredményezhet.
