Benzin részecskeszűrő (GPF) katalizátor

A GPF működési elve: Szűrés és regenerálás
A benzin részecskeszűrő (GPF) működési elve nagymértékben hasonlít a dízel részecskeszűrőéhez (DPF), mindkettő fizikai szűrési és regenerációs folyamatot foglal magában.
1. Szűrési mechanizmus

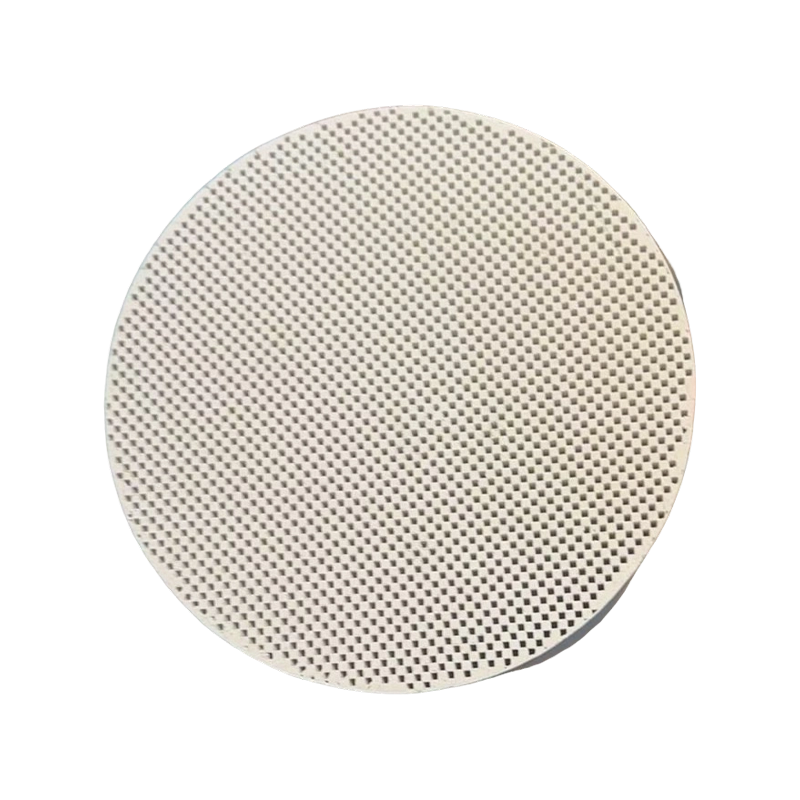

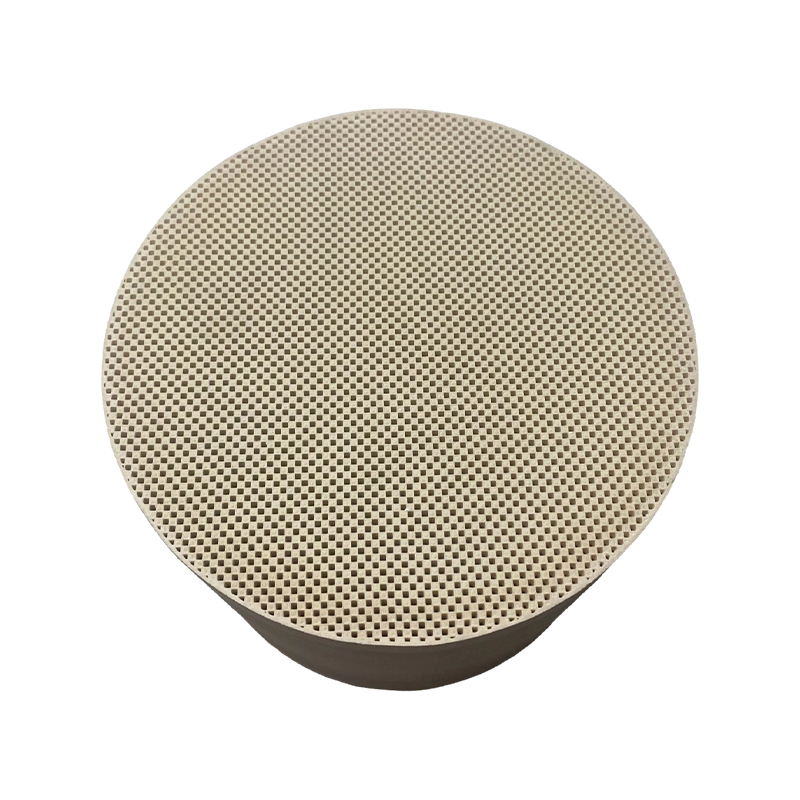

A GPF méhsejt-kerámia szubsztrátumot használ felváltva dugaszolt csatornákkal, ami arra kényszeríti a kipufogógázt, hogy átáramoljon a porózus falakon. A részecskéket a falak belsejében vagy felületén rögzítik olyan mechanizmusok révén, mint a diffúzió, az elfogás és az inerciális ütközés. A szűrés hatékonysága rendkívül magas, a részecskeszámú szűrési hatékonyság meghaladja a 90%-ot.
2. Regenerációs mechanizmus
A regeneráció szintén elengedhetetlen a GPF folyamatos működéséhez. Szerencsére a benzinmotorok működési körülményei természetesen kedveznek a GPF regenerációnak.
Alapvető előny: Magas hőmérséklet és kémiai környezet
A benzinmotorok jellemzően a háromutas katalizátor közelében működnek, ahol a kipufogógáz-hőmérséklet magasabb, és a motor terhelése jelentősen ingadozik, így könnyebb elérni a regenerációs hőmérsékletet. A legfontosabb, hogy a benzinmotorok közel a sztöchiometrikus levegő-üzemanyag arányhoz működnek, ami azt jelenti, hogy redukáló gázok (CO, HC, H₂) és oxidáló gázok (O₂, NOx) együtt vannak a kipufogógázban.

GPF katalizátorok típusai és integrációs sémái
A GPF katalizátorok nem teljesen új anyagok, hanem szorosan integrálódnak a meglévő háromutas katalizátorokhoz. Három fő integrációs rendszer létezik:
1. Bevonatos GPF
Jelenleg ez a leginkább mainstream és klasszikus megoldás.
Szerkezet: A GPF szubsztrátum porózus falain belül háromutas katalizátor (TWC) bevonat van felhordva. A bevonat összetétele megegyezik a hagyományos TWC-vel: platina (Pt), ródium (Rh) és palládium (Pd) aktív komponensként, míg alumínium-oxid (Al2O3), cérium-oxid (CeO2) és cirkónium-oxid (ZrO2) használható mosóbevonatként.
Működési elv:
(1) Gáztisztítás: Miniatűr „négyutas” katalizátorként működik, folytatva a CO, HC és NOx tisztítását, miközben a kipufogógáz áthalad a falon.
(2) Regenerációs akció:
Aktív regeneráció: Ha regenerálásra van szükség, a motor ECU rövid ideig dúsítja a levegő-üzemanyag keveréket, és CO-ban és HC-ban gazdag kipufogógázt állít elő. Ezek a gázok a GPF katalizátor felületén oxidálódnak, jelentős hő szabadul fel, ami gyorsan 600°C fölé emeli a GPF belső hőmérsékletét, hogy leégesse a felgyülemlett kormot.
Passzív regeneráció: Normál sztöchiometrikus működés mellett a kipufogógázban lévő NO₂ és O2 a katalizátor segítségével folyamatosan oxidálhatja a beszorult korom egy részét.
2. Bevonat nélküli GPF
Felépítés: A GPF szubsztrátum nem hordoz katalitikus bevonatot, és pusztán részecskeszűrőként szolgál.
Konfiguráció: Ezt a típusú GPF-et általában külön alkatrészként szerelik be a hagyományos háromutas katalizátor után.
Működési elv: Gaseous pollutants are treated by the upstream TWC, while the GPF focuses solely on trapping particulate matter. Regeneration depends on the high exhaust temperature generated by the TWC or on active engine control strategies to raise the exhaust temperature.
Alkalmazás: Alacsonyabb költséget kínál, de viszonylag gyengébb a regenerációs teljesítménye és a gáztisztítási hatékonysága a bevonatos kivitelekhez képest.
3. Négyutas katalizátor
Ez egy nagyon integrált koncepció, amely egyetlen egységben egyesíti a TWC és a GPF funkcióit.
Szerkezet: A GPF szubsztrátumot szorosan összekapcsolt helyzetbe kell helyezni, és nagy terhelésű háromutas katalizátoranyaggal vonják be.
Cél: CO, HC, NOx és részecskék egyidejű tisztításának elérése egyetlen komponensen belül.
Kihívás: Ez a konfiguráció nagyon magas követelményeket támaszt a katalizátor hőstabilitásával és fényelvezetési teljesítményével szemben, ami nagyobb műszaki bonyolultságot és magasabb költségeket eredményez.

GPF katalizátorok legfontosabb kémiai reakciói
A bevonatos GPF rendszerek esetében a kémiai reakciók két fő kategóriába sorolhatók:
1. Szabványos háromutas katalitikus reakciók (sztöchiometrikus körülmények között):
2CO O₂ → 2CO₂
HC O₂ → CO₂ H₂O
2NOx → N2 xO2
2. Reakciók, amelyek elősegítik a regenerációt:
Koromoxidáció:
C O₂ → CO₂ (közvetlen oxidáció)
C 2NO₂ → CO₂ 2NO (Oxidáció NO₂-n keresztül – a passzív regeneráció elsődleges útja)
Exoterm reakciók (aktív regenerációhoz):
2CO O₂ → 2CO₂ (Exothermic)
HC O₂ → CO₂ H₂O (Exothermic)
Az ezekből a reakciókból felszabaduló hő közvetlenül növeli a GPF szubsztrátum hőmérsékletét, lehetővé téve a koromégést és a regenerációt.
